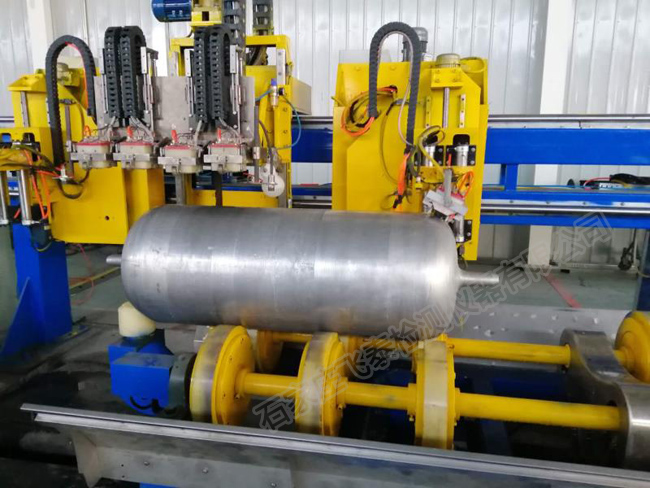

基于PC的自動化氣瓶探傷系統

氣瓶超聲波檢測的目的是發現氣瓶內部是否存在的各種缺陷,避免這些缺陷帶來的安全隱患,在分析氣瓶超聲波探傷原理的基礎上,設計并開發一套基于PC微機的自動化氣瓶探傷系統。采用雙通道脈沖反射式縱波直探頭檢測氣瓶縱向、橫向內外壁缺陷,掃描方式選取探頭固定鋼管螺旋前進的方式。

目前相關的研究通常集中在研制新型超聲波探頭、數據采集裝置、缺陷定量識別。這些研究提高了氣瓶檢測的準確率,實現了氣瓶探傷系統的智能化。目前我國氣瓶超聲探傷仍然主要采用手工超聲波掃查,人工經驗判斷的方式進行。應用于現場的自動化氣瓶探傷系統裝置較少,主要依賴進口。飛泰研制了一種可自動化氣瓶探傷系統,提高了對氣瓶探傷檢測的自動化程度及檢測的可靠性。

系統總體方案設計氣瓶探傷系統必須能夠在探傷現場自動實現全表面完全檢測,其檢測精度應達到相關檢測標準的要求,并能實現缺陷自動識別、定位、標記等功能。探傷軟件應在常見探傷儀所具有的功能基礎上,實現探傷的全部數據(包含無缺陷數據)及圖像的存儲、反復調取,系統應具有窗口化圖形界面,整機均應具有較高的可靠性、穩定性,便于攜帶和移動使用。
